Fonctionnement et réparation des boutons power sur iPhone 4 et 4S

Cet article présente le fonctionnement du bouton power (on/off) sur iPhone 4 et 4S ainsi que sa réparation. La réparation et le fonctionnement des boutons de volume + et volume – est la même.

Fonctionnement du bouton

Le bouton power sur iPhone 4 et 4S est composé d’un bout de circuit métallique, et d’une capsule métallique qui vient se retourner lorsqu’on appuie dessus pour faire contact. Cette capsule étant petite, a besoin d’une pastille en plastique collée dessus qui doit l’aider à se retourner.

Cause de la panne

Contrairement à ce que beaucoup de personnes pensent, le bouton ne reste pas coincé. La poussière ne bloque pas non plus le bouton.

C’est en fait la pastille de plastique décrite ci-dessus qui s’use, s’aplatit, se casse. Elle peut aussi tout simplement se décolle et s’en aller.

Comment le réparer ?

Pour le réparer, la solution employée par la plupart des réparateurs est de changer l’ensemble du bouton, qui comprend aussi le capteur de luminosité ambiante, le capteur de proximité, ainsi que, sur les iPhones 4, le micro d’ambiance. Problème : la plupart des boutons power complets sont contrefaits. Ils sont généralement moins fiables que ceux d’origine.

Notre solution est de changer uniquement le bouton. Elle est beaucoup plus technique mais ne prend pas plus de temps, et surtout elle permet de garder un capteur de proximité d’origine.

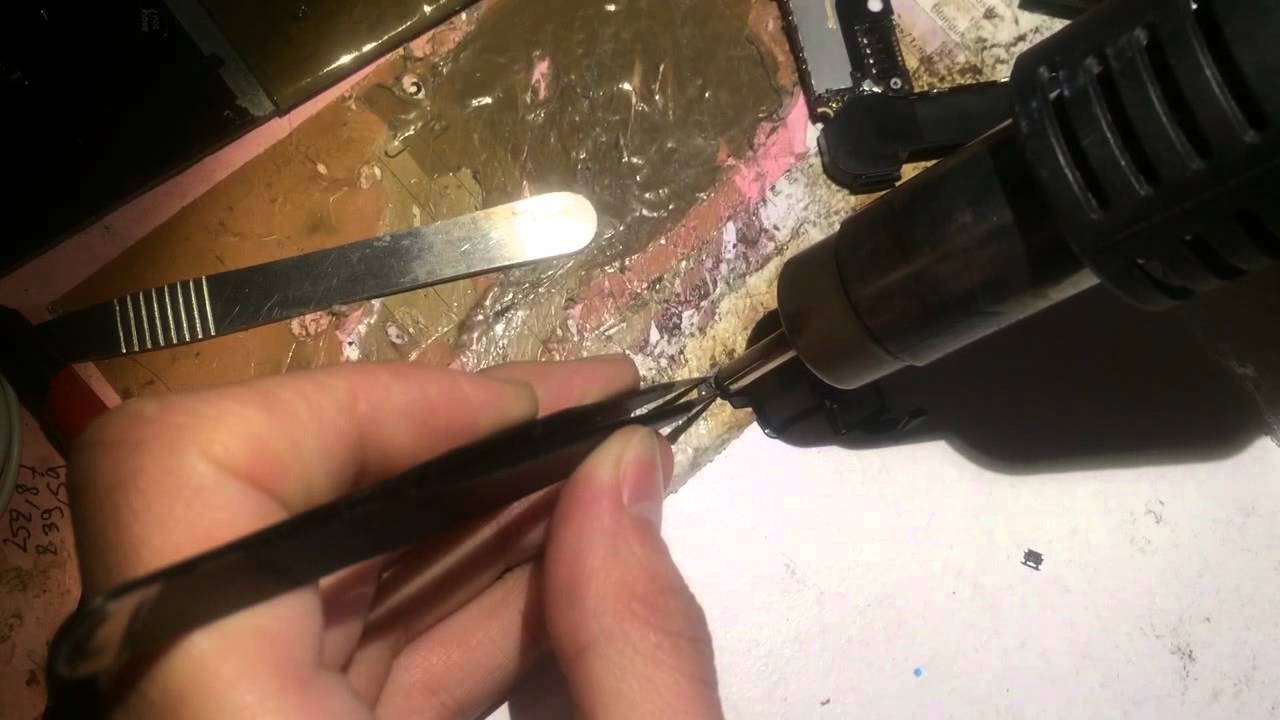

La vidéo ci-dessous montre comment réaliser cette opération :

Il faut bien sûr un peu de matériel, mais cette vidéo est avant tout destinée aux réparateurs. Nous ne parlerons pas non plus des températures, à vous de tester ;)
