Soucis de rétro-éclairage sur iPhone 6 après changement d’écran

Nous avions déjà parlé dans un autre article des dangers de l’inversion de vis sur iPhone 5S. En voici le lien : Ecran bleu sur iPhone 5S

Sur iPhone 5S, cette inversion provoque un écran bleu. Sur iPhone 6S, elle provoque une panne du rétro-éclairage. Nous allons en parler en détails dans cet article.

Cas 1 : Lorsque cette erreur survient directement après changement de l’écran

Le maintien des nappes de l’écran de l’iPhone 6 sur la carte mère.

Sur iPhone 6, les nappes de l’écran sont aussi maintenues par une plaque métallique. Cependant, elle est fixée par 5 vis, pas 4 comme sur l’iPhone 5S et SE. L’image ci-dessous présente la disposition et la longueur de ces vis.

La cause du problème.

Il y a donc trois vis courtes et deux longues. La plus longue vis est difficile à inverser avec les autres. Le risque ici est de mettre la vis de 1,7 mm à la place de l’une des vis de 1,2 mm. En effet, une vis trop longue va venir se visser dans la carte mère et endommager des pistes. Notamment, si on met cette vis de 1,7 mm à la place de la vis du centre, l’iPhone n’aura plus de rétro-éclairage.

La photo ci-dessous montre les dégâts occasionnés en mettant la vis de 1,7 mm dans l’emplacement d’une vis de 1,2 mm.

Comment réparer le rétro-éclairage dans ce cas.

Comme nous l’avons vu dans la première partie de cet article, la vis endommage les pistes. Il faut donc refaire ces pistes. C’est une opération longue et délicate. Très peu de réparateurs peuvent la réaliser.

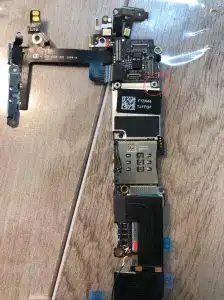

La première image montre l’endroit où se situe les pistes endommagées sur la carte mère.

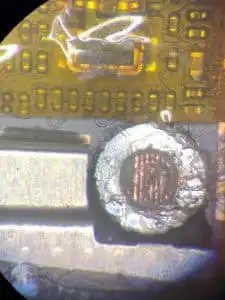

Il faut d’abord dessouder le pas de la vis, et décaper les pistes pour les rendre visibles.

etape un soudure pistes iphone 5s ecran bleu

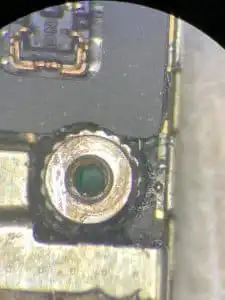

Ensuite, il faut refaire les pistes, et les recouvrir d’un produit protecteur.

etape trois soudure pistes iphone 5s écran bleu

Enfin, on remet le pas de vis qui était dessoudé.

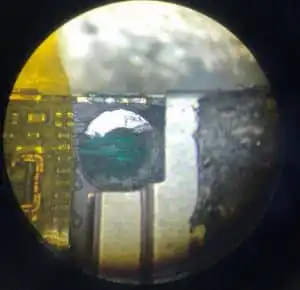

etape deux soudure pistes iphone 5s ecran bleu

Un grand merci à Stéphane Seillier pour les photos de cette réparation. Elles proviennent d’une réparation d’iPhone 5S, mais le principe reste le même sur iPhone 6.

Autre cas : mauvais branchement, problème de carte mère, ou écran défectueux

Mauvais branchement de l’écran

Vous y avez certainement pensé, mais il est possible que votre écran soit simplement mal branché. Vérifiez bien qu’il n’y a aucune poussière sur le connecteur. Vérifiez également que celui-ci n’a pas été endommagé.

Bien faire la vérification à la fois sur le connecteur de l’écran lui-même, et sur le connecteur sur la carte mère.

Autre problème de carte mère

À partir de l’iPhone 6, les composants qui se trouvent autour du connecteur de la carte mère sont protégés par une résine noire. Il est cependant possible qu’un composant soit HS. Dans ce cas, une réparation est rarement possible.
