Tutoriel : Changement de batterie sur iPhone 5S
Table des matières
Introduction
Suivez ce guide pour replacer la batterie de votre iPhone 5S pour lui redonner un coup de jeune !
Avant le changement de batterie, nous vous conseillons de décharger votre ancienne batterie en-dessous de 25%. Cela permet de limiter les dégâts en cas de perçage accidentel de la batterie lorsque vous l’enlevez.
Ce tutoriel inclut un démontage partiel de l’écran, afin d’éviter d’endommager les nappes de l’écran lors du changement de la batterie.
Étape 1 : préparer le retrait de l’écran
Si votre vitre est brisée, vous pouvez faciliter le retrait de l’écran, et éviter de mettre des bouts de verre partout en mettant du ruban adhésif sur la vitre.
Étape 2 : Retirer les vis du bas de l’iPhone
Éteignez votre téléphone avant de commencer le démontage.
Commencez par retirer les deux vis pentalobes qui se trouvent en bas du téléphone.
Étape 3 : ouverture du téléphone
L’écran est attaché par des clips. Le but va être de détacher délicatement ces clips sans endommager les nappes de l’écran.
Il faut tirer avec douceur l’écran de manière à soulever la partie basse.
Pour enlever l’écran, le plus simple et économique est d’utiliser une ventouse.
Posez cette ventouse sur l’écran, juste au-dessus du bouton d’accueil.
Après avoir posé la ventouse, il faut tenir son iPhone bien à plat d’une main, et tirer délicatement sur la ventouse de l’autre main.
Une fois l’écran déclipé, vous pouvez retirer la ventouse grâce à la petite bosse en plastique. Ceci va laisser entrer l’air dessous.
Que faire si les fixations de votre écran se décollent ?
Si les fixations de l’écran de votre iPhone se décollent, vous pouvez utiliser un outil en plastique pour défaire les clips qui maintiennent l’écran.
Que faire si la ventouse ne tient pas ?
Dans certains cas, la vitre est trop brisée pour que la ventouse tienne.
Si même en mettant du ruban adhésif sur l’écran, vous ne pouvez toujours pas le retirer avec une ventouse, il reste une solution.
Cette solution est d’insérer un cutter au niveau du dessus de la prise jack. L’écran a en effet un creux au niveau de sa fixation à cet endroit. En insérant ici une lame de cutter sur environ 1 mm, et en la pivotant, vous pouvez sortir l’écran.
Étape 4 : détacher la connectique du bouton home
Ouvrez le téléphone juste assez pour accéder à la connectique du bouton home.
Vous devez alors retirer le petit clip en métal qui maintient cette connectique.
Utilisez au choix une pince de précision (de préférence à bout rond), ou un outil en plastique, pour retirer délicatement ce clip en métal.
Faites bien attention à cette étape : le TouchID est lié à la carte mère. Donc si vous endommagez le bouton home, vous n’aurez plus de TouchID, même après changement du bouton !
Étape 5 : maintenir un angle de 90° entre l’écran et le téléphone
Une fois le bouton home débranché, il faut entrouvrir le téléphone afin d’accéder aux vis de maintient des nappes de l’écran.
Il faut faire attention à cette étape de garder un angle inférieur à 90° entre l’écran et le téléphone, pour ne pas endommager les nappes de l’écran. (à moins bien sûr que votre LCD soit endommagé et que vous le changiez en même temps).
Pour maintenir un angle correct, vous pouvez attacher l’écran de votre téléphone à un objet avec un élastique, comme sur la photo.
Étape 6 : enlever la plaque de maintien de la connexion de la batterie
L’écran bien maintenu, commencez par débrancher la batterie.
Retirez tout d’abord les vis de maintien du connecteur. Vous pourrez ensuite retirer la petite plaque qui maintient le connecteur.
Étape 7 : déconnecter la batterie
Débranchez ensuite la batterie de la carte mère à l’aide d’une pince de précision, ou d’un outil en plastique.
Faites très attention à ne pas endommager le connecteur sur la carte mère ! Il est extrêmement difficile à réparer.
Étape 8 : retirer la plaque de maintient des connexions de l’écran
Retirez les 4 vis de la plaque de maintient des nappes de l’écran.
Attention lorsque vous remettrez ces vis ! Elles n’ont pas la même longueur, et si vous les inversez, vous pouvez endommager la carte mère !
Une fois les vis retirées, vous pouvez enlever la plaque de maintient des nappes de l’écran.
Étape 9 : retirer le connecteur de la caméra frontale
Maintenant que vous avez retiré la plaque qui les maintient, vous pouvez retirer les nappes de l’écran.
Commencez par la nappe de la caméra frontale. Vous pouvez utiliser un outil en plastique pour le faire, ou même votre ongle. N’utilisez pas d’outil en métal pour ne pas endommager les composants qui se trouvent à côté, sur la carte mère.
Étape 10 : retirer le connecteur de l’écran LCD
Retirez maintenant la nappe de l’écran LCD.
De même ici, n’utilisez que des outils en plastique ou votre ongle pour diminuer les risques d’endommager la carte mère.
Étape 11 : retirer le connecteur du tactile
Vous pouvez maintenant retirer la nappe du connecteur tactile.
Procédez de la même manière que pour les deux précédentes nappes.
Étape 12 : retirer complètement l’écran
L’écran détaché, vous pouvez maintenant le mettre de côté, et passer au démontage de la batterie.

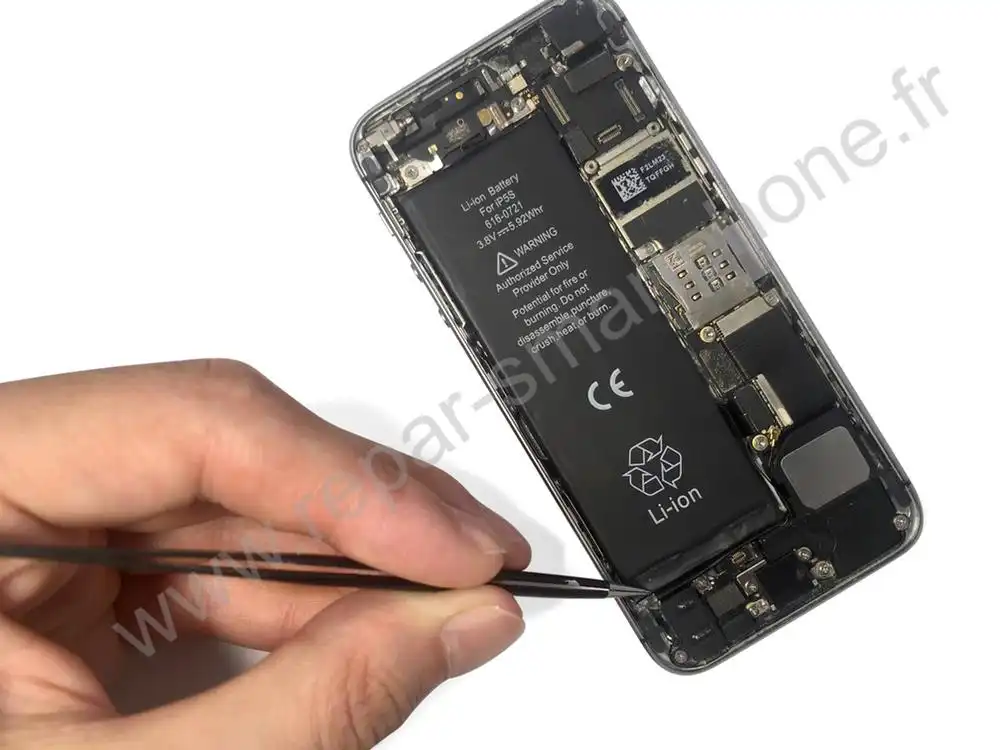

Étape 13 : Retirer le sticker de la batterie
La batterie est retenue par un sticker blanc très puissant.
Pour retirer ce sticker, il faut tirer sur la languette noire qui se trouve en-dessous de la batterie.
Il est possible de couper ce sticker en deux au niveau de la partie noir pour enlever les deux languettes séparément.
Que faire si le sticker casse ?

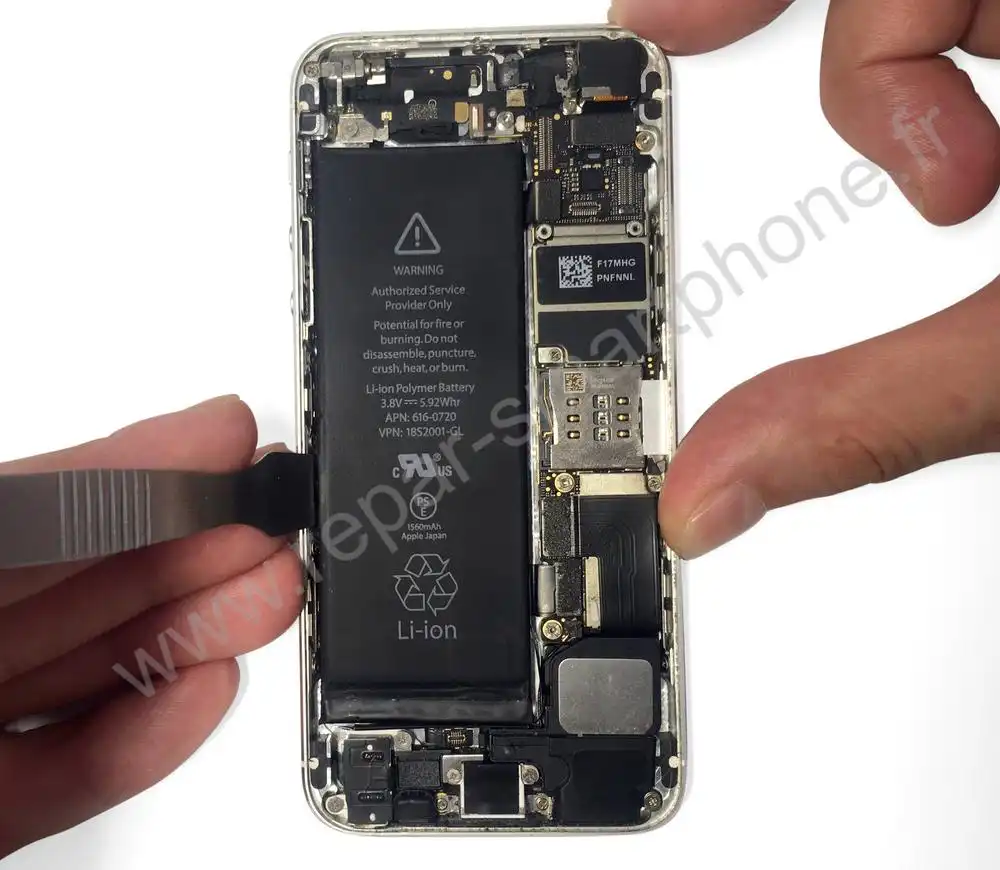

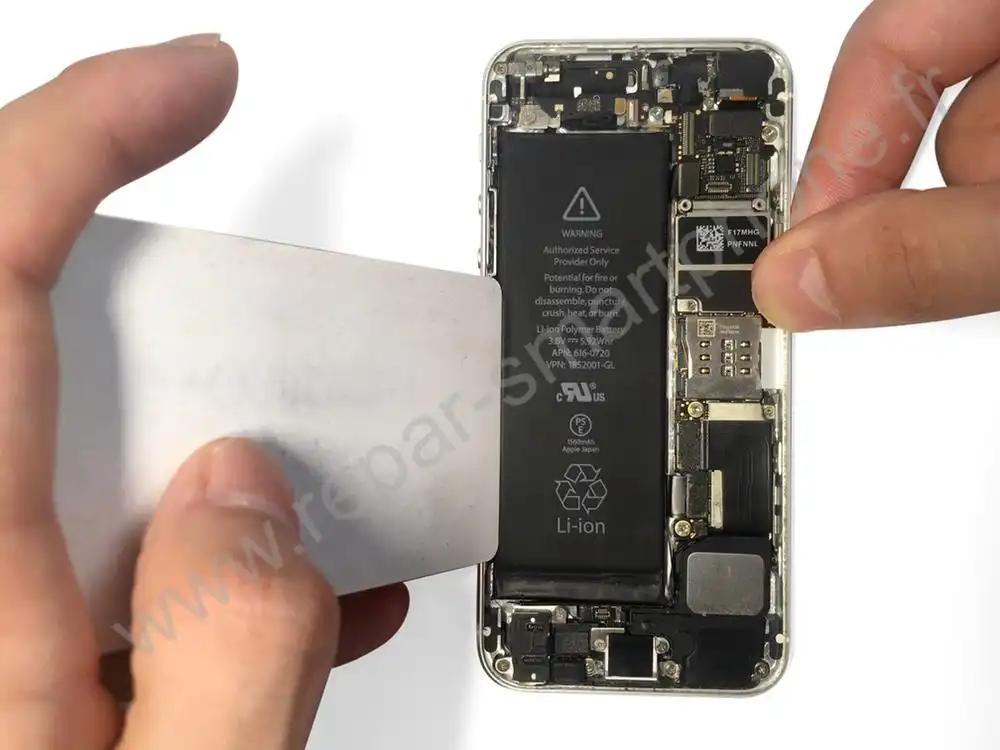

Si le sticker casse, vous pouvez utiliser un outil en métal, ou une carte en plastique pour enlever la batterie sur le côté.
Attention ! La nappe du bouton power et des boutons de volume se trouve sous la partie haute de la batterie. Si vous ne faites pas attention, vous risquez de les arracher.

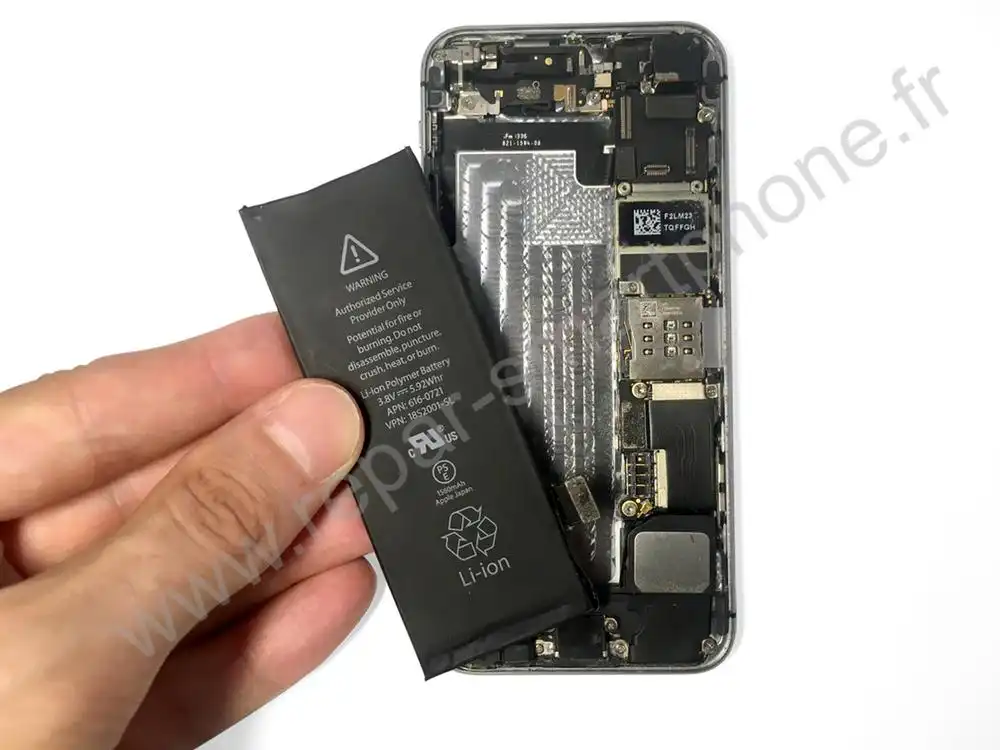

Étape 14 : retirer complètement l’ancienne batterie
Une fois le sticker blanc retiré, vous pouvez enlever la batterie simplement en la soulevant.
Vous aurez besoin de remplacer ce sticker blanc en remplaçant la batterie.
Suivez ce tutoriel pour le faire :
Conclusion
Votre ancienne batterie est maintenant enlevée, et vous avez pu mettre une nouvelle batterie à la place.
Il ne vous reste plus qu’à suivre toutes les étapes en sens inverse pour remonter votre iPhone.
Pour bien calibrer votre nouvelle batterie, chargez-là jusqu’à 100% sans interruption, puis déchargez-là légèrement en-dessous de 10%.
